V350 - Motorisation à vérins pour portail battant - Avidsen

Une motorisation prévue pour intégrer tout type de portail

Votre motorisation à vérins Avidsen peut s’installer sur toute sorte de battant de portail :

• Quel que soit le matériau de votre portail : PVC, aluminium, bois ajouré ou acier ajouré ;
• Quel que soit le gabarit du battant. Ce dernier peut mesurer jusqu’à 3 mètres 50 et peser jusqu’à 300 kilos ;

Avec ce kit de motorisation, vous profitez d’une grande capacité d’ouverture vers l’intérieur. Avec une amplitude de 120 degrés, vous rentrez sans problème dans votre cour sans risquer de percuter les battants du portail, ou d’endommager votre voiture. Sachez aussi que vous pourrez installer les vérins, quelle que soit la configuration de votre domicile : vous profiterez d’une portée de 100 mètres entre la télécommande et la motorisation. Vous êtes assuré que vos battants s’ouvrent au moment où vous actionnez les boutons de la télécommande.

Une sécurité optimale pour votre confort

Nos vérins motorisés sont enrichis de nombreuses fonctionnalités. Si notre solution est aussi performante, c’est pour votre confort, pour garantir la durée de vie du système d’ouverture de votre portail.

Vous profitez donc d’une motorisation confortable :

• Grâce à l’interruption automatique en cas d’obstacle, le portail s’arrête sans s’abîmer et effectue une marche arrière. Ensuite, vous dégagez l’obstacle en tout sécurité ;
• Grâce à la présence d’une vis papillon, vous effectuez un débrayage manuel en cas de besoin ;
• Grâce à au boîtier électronique, vous programmez vos cycles d’ouverture et de fermeture en toute simplicité.

Notre motorisation à vérins pour deux battants est préparée à répondre à toutes les situations que vous pourriez rencontrer. Vous entrez et sortez de chez vous en toute simplicité grâce à notre produit complet.

Une alimentation économique et écologique

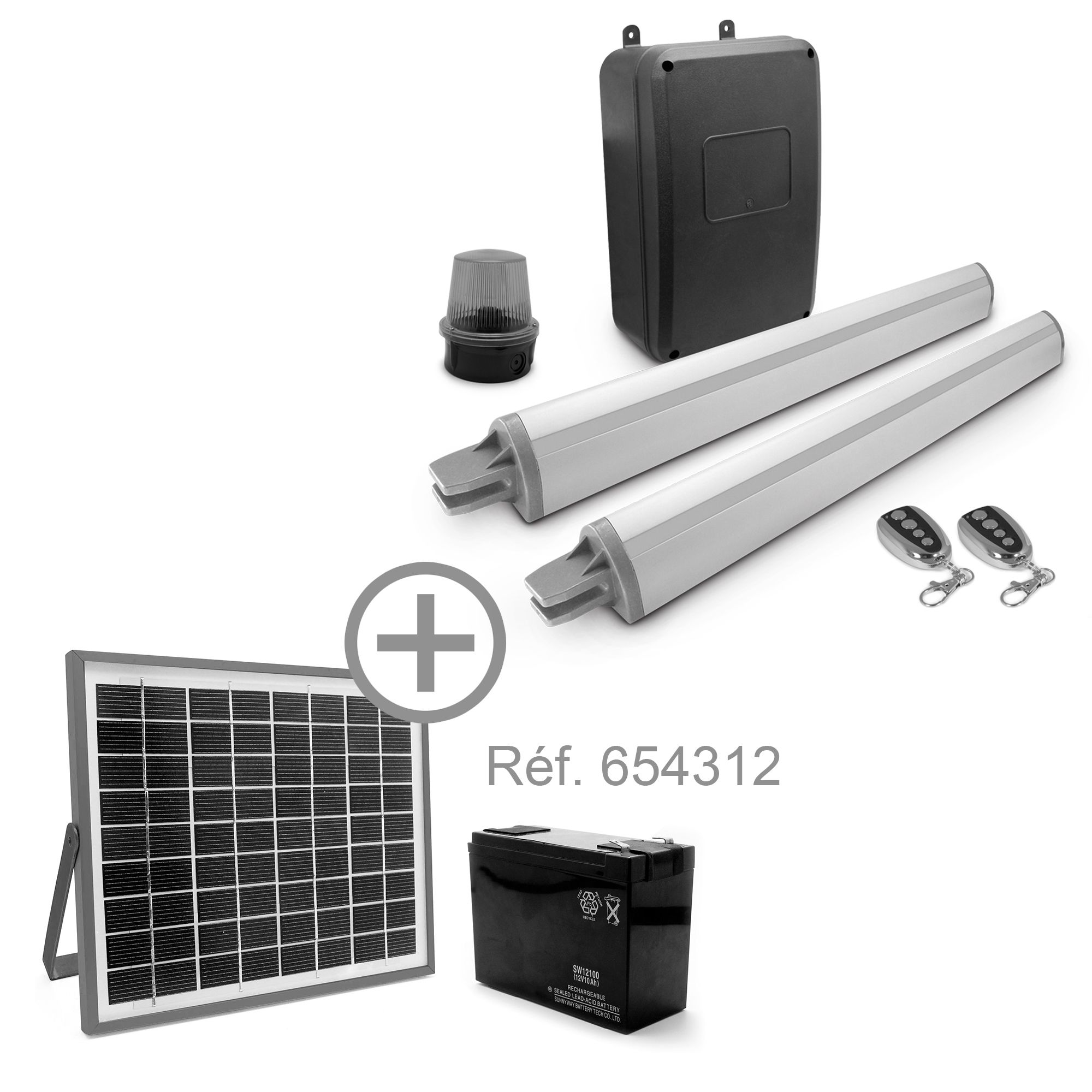

Pour alimenter votre motorisation, notre kit d’alimentation solaire est le partenaire idéal. Avec l’appui de ses panneaux photovoltaïques, notre kit Avidsen (réf. 654312) vous offre la garantie d’une facture d’électricité allégée et d’une solution favorable à la planète. Ces panneaux sont performants et faciles à utiliser. Vous profitez d’un écosystème complet pour les accès à votre propriété.

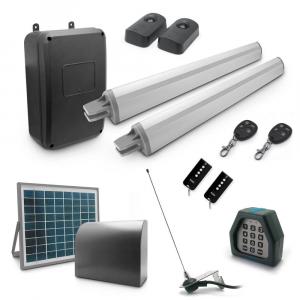

Un accessoire très utile au quotidien est le digicode sans fil ou le digicode filaire qui permet d'ouvrir sans télécommande (pour les enfants par exemple).

Un automatisme pour portail bien pensé

Pour faciliter l’accès à votre jardin, les bras disposés sur chaque vantail s’ouvrent vers l’intérieur, offrant un axe d’ouverture de 120°. C’est un écartement idéal pour laisser entrer et sortir tout type de véhicule sans la moindre difficulté.

Il est possible d’effectuer jusqu’à 50 cycles d’ouverture et de fermeture par jour. C’est donc un système fiable et robuste qui assurera votre confort au quotidien.

Le mode piéton de la motorisation à vérins V350

Ce kit d’automatisme est pourvu d’un mode piéton, qui facilitera l’accès à votre domicile, même si vous n’arrivez pas en voiture.

Vos deux télécommandes, qui possèdent une portée de 100m, vous permettront d’actionner aussi bien le mode normal que le mode piéton.

La sécurité avant tout

Certaines personnes, surtout des parents, craignent à juste titre pour la sécurité de leurs enfants. D’autres pensent également à un animal ou un objet qui pourrait se retrouver dans le champ d’action du portail battant.

Toutes ces réflexions sont parfaitement justifiées et trouvent une solution avec la motorisation à vérins V350. En cas de détection d’obstacle, le portail va se bloquer et les bras se rouvriront en marche arrière, afin de vous laisser le temps d’effectuer le nécessaire.

La sécurité de vos proches et de vos animaux, ainsi que l’état de votre portail et de vos biens sont donc parfaitement garantis.

Une motorisation électrique… jamais prise au dépourvu !

Ce kit de motorisation à vérins pour portail battant ajouré possède une alimentation filaire de 220 volts. Le moteur est quant à lui alimenté en 12 Volts – DC (courant continu) ou en 24 Volts – DC (courant continu).

Et en cas de coupure de courant ?

Comment faire pour entrer et sortir de chez soi avec un kit électrique ?

Aucune crainte à avoir ! Avidsen se distingue avec des modèles d’automatismes à vérin pensés pour vous faciliter le quotidien en toute occasion. Votre kit vous est donc fourni avec un système de débrayage manuel des moteurs par vis papillon, afin de pouvoir actionner votre portail, même sans électricité.

Une parfaite compatibilité avec un kit solaire

Afin d’optimiser plus encore vos chances de ne jamais être en panne, il existe les kits solaires !

Ils accumulent l’énergie solaire et la stockent, afin de la restituer lorsque vous en avez besoin. C’est un système à la fois sécuritaire, écologique et économique, puisque vous n’aurez pas à utiliser le système électrique pour l’ouverture et la fermeture du portail battant.

Cet automatisme de portail Avidsen en modèle 12V est ainsi compatible avec le kit d’alimentation solaire de référence 104373, vendu en option.

Cet automatisme de portail Avidsen en modèle 24V est ainsi compatible avec le kit d’alimentation solaire de référence 114373, vendu en option.

La motorisation à vérins V350, un modèle résistant

Avec une motorisation de cette qualité, vous n’aurez pas à craindre une panne à la moindre variation de température. Il n’y a rien de plus regrettable et décevant qu’un automatisme qui refuse de s’ouvrir ou de se fermer dès lors qu’il fait un peu trop froid ou un peu trop chaud.

Ce modèle est quant à lui prévu pour résister à des températures comprises entre -20° et +60°. Aucun risque donc qu’il vous fasse défaut, quelle que soit la saison !

Oubliés également les systèmes qui ne supportent pas l’humidité. Votre kit est pourvu de l’étanchéité IP44, pour résister aux pluies et à l’humidité ambiante propres à certaines régions.

Des experts toujours prêts à vous aider

Si vous avez la moindre hésitation relative au choix de votre motorisation, nous vous invitons à contacter notre service technique au 02 47 34 08 80. L’expert qui vous répondra pourra vous apporter toutes les réponses à vos questions et vous guider vers le choix le plus adapté à vos besoins.

• Fonction sécurité avec arrêt sur obstacle et retour en arrière
• Large angle d'ouverture
• Dispose d'une ouverture piétonne

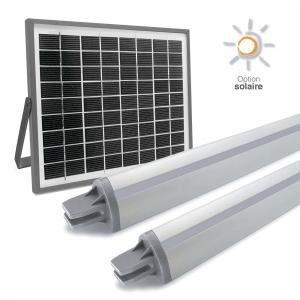

(Option) ajoutez un panneau solaire

Caractéristiques du Avidsen V350

• Compatible : Tous types de portail (PVC, ALU, Bois ajouré, Acier ajouré)

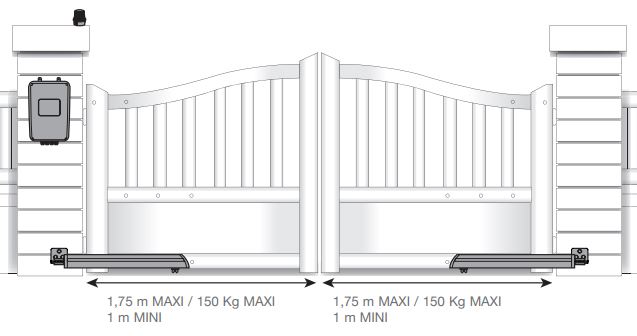

• Dimensions et poids maxi du portail : 3,5m/300Kg
• Ouverture : Vers l'intérieur
• Angle maximum d'ouverture : 120°C

Vérins :

• Type : Moteur 12Vdc, réducteur avec engrenage, type : chariot à vis sans fin
• Alimentation : 12Vdc
• Force nominal : 650N
• Vitesse au couple nominal : 1,5cm/s
• Consommation à force nominal : 3A
• Câble : 50cm, 2 conducteurs de section 0,75mm²
• Durée de fonctionnement assignée : 10 minutes
• Nombre maximum de cycles/jour : 50
• Température de fonctionnement : -20°C/+60°C
• Indice de protection : IP44
• Ouverture piétonne : Oui
• Débrayage manuel : Oui

Boitier électronique :

• Type : Boitier électronique pour 2 vérins 12Vdc
• Constitution : 1 carte électronique CA2B9TR, 1 transformateur 230/12Vac
• Alimentation : 230Vac / 50Hz ou 12Vdc
• Puissance maximum assignée : 120W
• Sortie Moteurs (- M1 + / - M2 +) : 2 sorties pour moteur 12Vdc - Courant maximum de sortie au démarrage pendant 3s = 10A - Courant maximum de sortie après démarrage = 10A
• Sortie Feu clignotant : (- Warn +) : Clignotement géré par la carte électronique. Pour feu clignotant avec ampoule 12V / 10W maximum
• Sortie d'alimentation +12Vdc (+12V / GND) : Pour alimenter les photocellules. 3.3W maximum
• Entrée photocellule (GND / PHO) : Entrée pour contact sec normalement ferme
• Entrée pour organe de commande (2B / GND) "2 battants" : Entrée pour contact sec normalement ouvert (La fermeture du contact provoque une commande de mise en mouvement ou d’arrêt du portail)
• Entrée de commande (1B / GND) "1 battant" : Entrée pour contact sec normalement ouvert (La fermeture du contact pour commander le passage piéton (1B / GND) provoque une commande de mise en mouvement ou d’arrêt d’un seul vantail dit "passage piéton")
• Entrée d’antenne (ANT / GND) : 50ohm pour câble coaxial. Fréquence du récepteur 433.92MHz
• Possibilité de télécommander le portail et le passage piéton
• Nombre de boutons de télécommande mémorisables : 15 avec 1 bouton commande portail et 1 bouton commande piéton
• Fusibles de protection : F2 10A protège l’alimentation de la batterie / F1 10A protège l’alimentation du transformateur
• Température de fonctionnement : -20°C / +60°C
• Indice de protection : IP44

Feu clignotant :

• Type : Lampe 12V/ 10W - 1 plot à douille (type B15). Clignotement géré par la carte électronique
• Température de fonctionnement : -20°C / +60°C
• Indice de protection : IP44

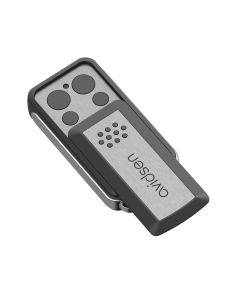

Télécommande :

• Type : Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
• Fréquence : 433,92MHz
• Alimentation : 12Vdc par pile de type MN27 ou 27A
• Touches : 4 touches
• Puissance rayonnée : < 10mW
• Autonomie : 1 an à raison de 10 utilisations de 2 sec. par jour
• Température de fonctionnement : -20°C/ +60°C
• Portée : 100m en champ libre
• Indice de protection : IP40 (Utilisation uniquement en intérieur : maison, voiture ou lieu abrité)

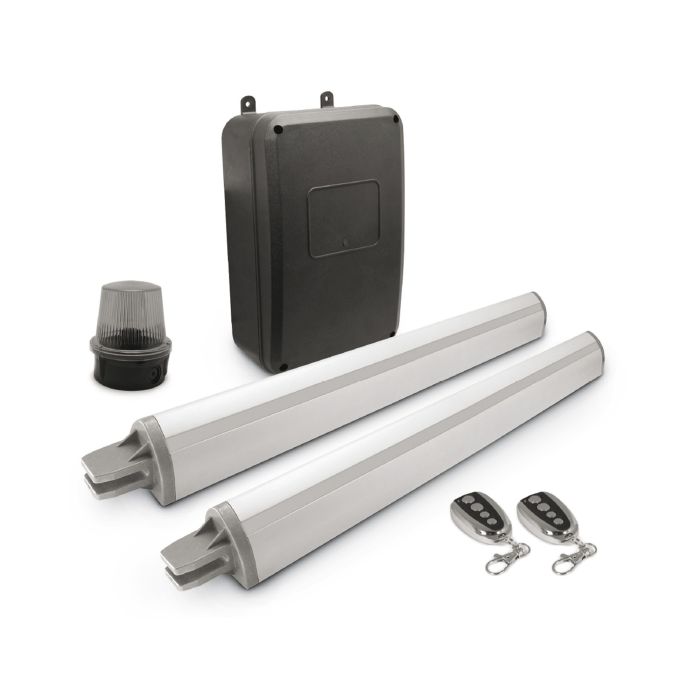

Contenu du kit V350

• 2 vérins électriques 12 VDC équipés d’un système à vis sans fi n, avec pattes de fixation
• 1 boîtier électronique avec programmation simple du cycle d’ouverture et de fermeture
• 2 télécommandes 433,92 MHz à 4 boutons
• 1 feu clignotant
• 1 notice de montage

Garantie : 2 ans

Maisonic.com réponds à vos questions :

Est-ce que le moteur à vérin Avidsen V350 est le bon pour motoriser votre portail à 2 battants ?

Pour répondre à cette question il suffit de répondre à Oui à toutes les affirmations suivantes :

• J'ai un portail à 1 ou 2 battants
• J'ai un portail de 300 kg ou moins de 300 kg (150 kg par battant)
• J'ai un portail de 3,5 m ou moins de 3,5 m (1,75 m par battant)
• J'ai un portail ajouré ou semi-ajouré

Comment est-ce que la fermeture de l'ouvre portail est gérée ?

Le plus simplement possible avec une télécommande que vous laisserez dans votre voiture, votre sac à main ou pochette. Si vous souhaitez plus d'automatisme, installer des photocellules 12/24 volts afin de gérer la fermeture automatique du portail après votre passage.

Quel type de motorisation de portail ?

Comme explique dans l'article "les 8 critères afin de choisir la bonne motorisation pour son portail", ce sont les caractéristiques de votre portail qui va vous guider :

• Portail plein : motorisation à bras
• Portail ajouré ou semi-ajouré : motorisation à vérin
• Ensuite, vérifier le poids et la longueur de votre portail.

C'est aussi simple que cela.

Motorisation portail à vérin ou à bras articulé ?

La motorisation à bras est indispensable uniquement dans le cas d'un portail 100 % plein et haut. Si votre portail est ajouré ou semi-ajouré vous pouvez acheter un moteur de portail à vérin qui est toujours plus discret.

Pourquoi est-ce que cette motorisation de portail, à mécanisme à vérin, est pas chère ?

Tout simplement car cela compte moins cher de développer un modèle à vérins qu'un modèle à bras. De plus, ce modèle existe depuis des années et a prouvé son rapport qualité/prix.
