Carte électronique SW200D2S rétro-compatible avec la SW200D2, SW200D1 et SW200D2L - Avidsen
La carte électronique Avidsen 580018 est remplacée par les cartes :
Pour savoir laquelle acheter :
- Regarder la référence de votre motorisation (elle est marquée sur l'étiquette du moteur qui est sous le capot)
- Regarder la caractéristique "Compatible avec" sur les pages de chacune des 2 cartes électroniques
Description
La carte électronique Avidsen 580018 est remplacée par les cartes :
Pour savoir laquelle acheter :
- Regarder la référence de votre motorisation (elle est marquée sur l'étiquette du moteur qui est sous le capot)
- Regarder la caractéristique "Compatible avec" sur les pages de chacune des 2 cartes électroniques
La carte électronique Avidsen SW200D2S est destinée aux motorisations à portail battant. Celle-ci est compatible avec les motorisations suivantes : ANTHEA (ref : 104150, 104109), KHEA (ref : 104152), ORANE (ref : 104154), ASTRELL85 (ref : 614108, 634108, 624109, 634108), ASTRELL300 (ref : 614113, 614111), ASTRELL120 (ref : 614122, 614123), XP350+ (ref : 654112 ; 654407), XP500+ (ref : 654121 ; 654122), motorisation ref: 674109, ref : 674123 et ref 634100 ; XP300 (ref 654107) ; Blyss 275 (ref 582847) ; XP350 (ref 654111); Domexa B250 (ref 554200); Orane (104123), 580147
La carte SW200D2S remplace la carte SW200D2 (ref 580001), SW200D2L et la SWX200D1. Elle est donc compatible avec les mêmes motorisations
Comment configurer la carte Avidsen SW200D2S en vidéo ?
La carte électronique est considérée comme le cœur de votre motorisation de portail.
Elle contrôle de A à Z la motorisation en gérant la puissance consommée durant l’ouverture & la fermeture de votre portail qu’il soit battant ou coulissant.
La carte électronique réceptionne le protocole radio (signal envoyé quand vous appuyez sur la télécommande) et vous ouvre votre portail.
De plus, celle-ci permet de recharger la batterie de secours (option sur certaines motorisations de portails) et contrôle l’ouverture & fermeture de votre portail en cas de coupure de courant.
La carte électronique gère également la sécurité de votre motorisation de portail via les informations qui lui sont transmise par les photocellules.
La carte D2S est compatibe avec les anciennes cartes D2 et D1 et donc avec les motorisations suivantes :
La carte électronique Avidsen SW200D2S est destinée aux motorisations à portail battant.
- Avidsen ANTHEA (ref : 104150, 104109)
- Avidsen KHEA (ref : 104152)
- Avidsen ORANE (ref : 104154)
- STRELL85 (ref : 614108 ; 634108, 624109, 634108)
- ASTRELL300 (ref : 614113, 6114111)
- ASTRELL120 (ref : 614122, 614123)
- XP350+ (ref : 654112 ; 654407)
- XP500+ (ref : 654121 ; 654122)
- ref : 674109
- ref : 674123
- ref : 634100
- XP 300 (ref 654107)
- Blyss 275 (ref 582847)
- XP350 (ref 654111)
- Domexa B250 (ref 554200)
- Orane (104123)

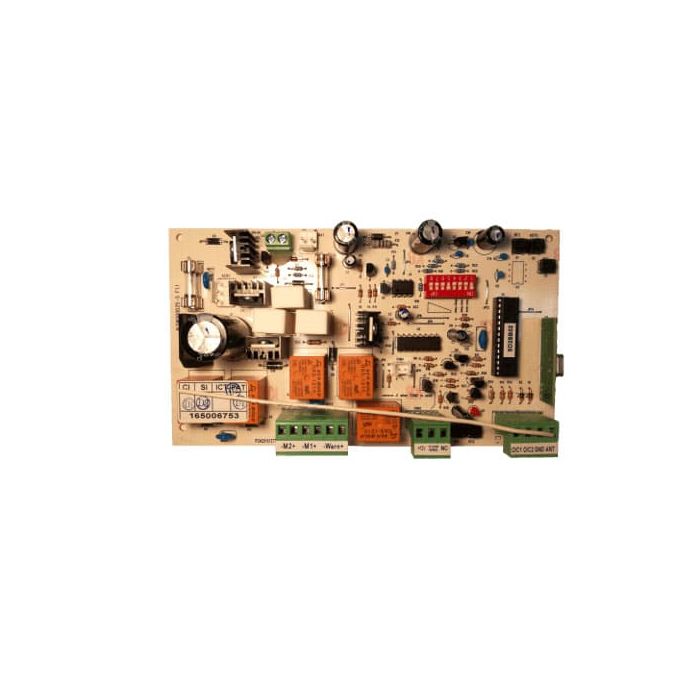

Photo de la carte électronique Avidsen SW200D2S
Photo de la carte électronique Avidsen SW200D2
Cette carte n'avait pas de connecteur pour paneau solaire.
Photo de la carte électronique Avidsen Astrell SW200D1
Cette carte n'avait pas de connecteur pour paneau solaire.
Dimensions
Dimensions hors tout (lxLxh) : 180 x 100 x 33 (mm)
Garantie : 1 an
Maisonic réponds à vos questions :
Vérifiez que votre télécommande est bien compatible
Même si elle ne l'était pas, nous avons la solution. Votre télécommande ressemble à celle-ci ?
Dans ces cas-là, votre télécommande ne sera pas compatible avec cette carte électronique. Pas de panique, il vous faut :
- Soit vous munir du kit de télécommande universelle pour portail motorisé - Avidsen - 104260 afin d'associer vos anciennes télécommandes à ce kit.
- Soit acheter de nouvelles des télécommandes 4 boutons à clapet compatibles directement avec cette carte.
Que faire si vous ajouter un jeu de photocellules ?
Il suffit de retirer le cavalier J1 si vous souhaitez installer un jeu de photocellules
Caractéristiques techniques Carte électronique SW200D2S rétro-compatible avec la SW200D2, SW200D1 et SW200D2L
- Type de produit
- Pièce détachée
- Type de pièce détachée
- Carte électronique
- Compatible avec
-
Motorisation Astrell 85
Motorisation Astrell 120
Motorisation Astrell 300
Motorisation Avidsen ANTHEA
Motorisation Avidsen KHEA
Motorisation Avidsen ORANE
Motorisation XP350 PLUS
Motorisation XP500 PLUS
Motorisation ORANE Génération 1 (104123 et 104154)
- Marque
- Avidsen
- Référence
- 580018
- EAN
- 3660215800184
Notices Carte électronique SW200D2S rétro-compatible avec la SW200D2, SW200D1 et SW200D2L
Avidsen, connectez votre habitat
Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.
Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.
Questions et réponses Carte électronique SW200D2S rétro-compatible avec la SW200D2, SW200D1 et SW200D2L
Bonjour,
Les kits solaires fournis avec le PSF ne seront pas compatibles avec la CA2B9. Si vous souhaitez utiliser cette carte électronique avec cette motorisation, il faudra passer un câble entre le moteur opposé et celle-ci.
Bonjour,
Les questions d'ordre technique doivent être formulées par mail à l'adresse suivante : service_technique_lmnfr@maisonic.com ou bien par téléphone au 02 47 34 08 80 avec votre numéro de commande.
Bonjour,
Cette carte électronique fait l'objet d'une rupture définitive de stock. Elle peut être remplacée soit par la référence 580037 ou par la référence 580034 selon les moteurs installés sur votre portail.
Bonjour,
Cette motorisation est en rupture de pièces détachées.
Nous vous conseillons de changer votre motorisation par le modèle Orane 510 disponible sur notre site Maisonic.
Bonjour,
Nous sommes au regret de vous informer que nous ne distribuons pas le boitier seul de cette motorisation.
Bonjour,
Si vous avez des moteurs à vis sans fin, vous pouvez remplacer cette carte par la référence 580037. Si vos moteurs sont des bras articulés, la référence de la carte de remplacement sera 580034.
Bonjour,
Afin de procéder au remplacement de votre carte électronique, nous vous invitons à vous tourner vers la référence 580037.
Cordialement,
Bonjour,
Nous vous invitons à vous orienter vers la carte 580034 :
https://www.maisonic.com/Carte-electronique-Avidsen-CA2B9-Bras-580034-580034.html
Bonjour,
Vous pouvez remplacer votre carte actuelle par la référence 580037. Vous pouvez conserver vos télécommandes actuelles avec cette carte.
Bonjour,
La référence 580037 est compatible avec votre motorisation cependant il sera nécessaire de changer également les télécommandes.
Bonjour,
Vous pourrez vous procurer la carte 580034 disponible à cette adresse https://www.maisonic.com/Carte-electronique-Avidsen-CA2B9-Bras-580034-580034.html
Bonjour,
La carte électronique fait l'objet d'une rupture de stock définitive. Veuillez vous orienter vers sa remplaçante :
https://www.maisonic.com/Carte-electronique-Avidsen-CA2B9-Bras-580034-580034.html
Bonjour,
Oui, la SW200 D2 peut accueillir une batterie de secours.
Orientez-vous vers le modèle : https://www.maisonic.com/Batterie-2.2Ah-Avidsen-580279.html
Bonjour,
Vous pourrez vous procurer une carte compatible à cette adresse https://www.maisonic.com/Carte-electronique-Avidsen-CA2B9-Bras-580034-580034.html
Bonjour,
La carte devra être remplacée , vous pourrez vous en procurer une à cette adresse Carte électronique d'origine CA2B9TR AC pour motorisation à Vérin - Motorisation | Maisonic
cependant si vous avez télécommande noire avec boutons orange , vous devrez également la remplacer par ce modèle Télécommande avidsen 114253 pour portail, porte de garage et éclairage extérieur - Motorisation | Maisonic
Bonjour,
La carte électronique de remplacement pour votre motorisation 104154 est la référence 580034.
Cordialement,
Bonjour,
Cette carte fait l'objet d'une rupture définitive de stock. Dans votre cas vous pouvez commander la carte électronique référence 580037 qui pourra s'adapter en remplacement.
Bonjour,
La 580018 est en rupture de stock , celle ci est remplacé par la 580037 pour une motorisation à vérin et 580034 pour une motorisation à bras articulé
Bonjour,
Nous vous invitons à vous rapprocher de la référence 580034, compatible avec votre motorisation :
https://www.maisonic.com/Carte-electronique-Avidsen-CA2B9-Bras-580034-580034.html
Bonjour,
Vous pouvez commander la carte électronique 580037.
Bonjour,
Vous pouvez commander à la place la référence 580034.
Bonjour,
Ce modèle de carte n'est hélas plus disponible. Veuillez contacter le support technique afin de vous aiguiller pour une carte électronique de remplacement
Bonjour,
La carte compatible est disponible sous la référence 580034
Bonjour,
La carte compatible est disponible sous la référence 580037
Bonjour,
Vous pouvez commander la référence 580034.
Bonjour,
Votre carte est alimentée en 12V et commande des moteurs en 12V. La télécommande compatible avec votre carte a la référence 114253.
Les seuls moteurs restants qui peuvent aller avec votre carte électronique sont les moteurs 580110 et 580109. Mais nous n'avons plus les équerres de fixation pilier ni les supports bras pour les monter. Ce sont des pièces utilisées pour remplacer une installation déjà existante.
Dans votre cas, il faudrait plutôt vous orienter vers l'acquisition d'une nouvelle motorisation neuve. Le modèle pour portail battant en 12V encore disponible est la référence 114153.
Bonjour,
La carte compatible est disponible sous la référence 580034
Bonjour,
Vous pouvez commander à la place de cette carte la référence 580034.
Bonjour,
La carte compatible avec votre automatisme est disponible sous la référence 580034
Bonjour,
La carte compatible est disponible sous la référence 580034.
Bonjour,
La compatible est disponible sous la référence 580034
Bonjour,
La carte compatible avec votre appareil est disponible sous la référence 580037
Bonjour,
Il sera nécessaire de remplacer la carte par la référence 580034
Bonjour,
Vous pouvez commander et installer à la place la carte électronique référence 580034.
Bonjour,
Ce modèle de carte n'est en effet plus commercialisé et fait l'objet d'une rupture de stock définitive.
Veuillez vous orienter vers les cartes de nouvelles générations 580034 ou 580037 suivant votre motorisation.
Bonjour,
Non, cette carte n'est compatible qu'avec les automatismes développés par Avidsen
Bonjour,
Vos télécommandes d'origine seront compatibles avec la carte 580018
Bonjour,
Vous pouvez commander la référence de photocellules 114359. Pour le branchement, il faut vous référer à la notice de la carte électronique présente dans l'onglet documentation de la page du produit.
Bonjour,
Vous devez brancher vos fils sur OC2 (pour 2 battants ) ou OC1 (1 seul battant ) et GND sur votre carte électronique.
Bonjour,
Veuillez vérifier l'absence du cavalier J1 (à retirer si présence de photocellules) se situant juste au dessus du connecteur de branchement des photocellules
Bonjour, vous pouvez utiliser la télécommande que vous avez.
Bonjour,
Il existe plusieurs générations de 104109, si vos télécommandes d'origines étaient noires avec 4 boutons orange vous pourrez remplacer la carte électronique par la référence 580018 mais il faudra également remplacer vos télécommande par la référence 114253.
Si vous avez une génération plus récente vous pouvez la remplacer par la 580018 sans avoir besoin de remplacer vos télécommandes.
Bonjour,
Si c'est une motorisation 230V (avec potentiomètre sur la carte), nous ne commercialisons pas ce produit. Dans le cas contraire (carte avec un bouton AUTO et moteur 12V), la référence est la 580018.
Bonjour,
La télécommande Avidsen est uniquement compatible avec des appareils de la même marque.
Bonjour,
La carte pourra fonctionner avec des vérins référence 580147.
Bonjour,
Cette carte électronique pourra piloter vos moteurs. Il faut toutefois faire attentions aux télécommandes que vous avez d'origine. Si elles sont noires à touches oranges, elle ne seront pas compatibles avec cette carte électronique.
Bonjour,
Nous ne commercialisons pas ce type de pièce détachée, il sera nécessaire de remplacer la carte électronique.
Bonjour,
En effet cette référence de carte est bien compatible avec votre ancienne génération de carte.
Bonjour,
La compatibilité va dépendre de la génération de votre motorisation. Nous vous invitons à nous faire parvenir une photo de votre carte électronique sur notre adresse mail service-technique@maisonic.com
Bonjour,
Il est possible de brancher une batterie de secours de 12V et 10Ah (maximum) même sans panneau solaire.
C'est le transformateur qui va alimenter la carte et recharger la batterie.
Bonjour,
Cette carte électronique est compatible avec la référence de motorisation 654111.
Bonjour, cela peut provenir des fils de liaisons, de la carte électronique, de l'alimentation de la carte électronique.
Bonjour, soit le moteur a un défaut, soit le relais d'ouverture M1 de la carte est HS.
Si vous avez une question après vente (SAV), utilisez la page d'aide
